Backset і повна глибина корпусу — різні параметри
Backset показує відстань від площини торцевої планки до осі ручки або циліндра. Він допомагає розташувати органи керування, але не дорівнює глибині кишені. За віссю ще залишається частина корпусу, а в деяких замках — виступи, роз’єми, мікроперемикачі чи тяги. Тому два замки з однаковим backset можуть вимагати різної підготовки дверей.
ASSA ABLOY у монтажних шаблонах окремо задає backset, глибину вибірки та розміри торцевої планки. Для деяких електромеханічних виконань потрібен додатковий простір, але його беруть тільки з креслення конкретного артикула. Головне правило виробника: не заштовхувати корпус силою у недостатню кишеню.
Практична таблиця вимірів
| Параметр | Звідки вимірювати | Що контролює |
|---|---|---|
| Повна глибина корпусу | Від тильної площини торцевої планки | Мінімальну глибину кишені |
| Backset | Від планки до осі квадрата або циліндра | Положення ручки й накладок |
| Висота корпусу | Між крайніми точками металевого корпуса | Довжину внутрішньої вибірки |
| Товщина корпусу | У найширшій нерухомій точці | Ширину кишені без затиску |
| Торцева планка | Довжина, ширина й товщина | Заглиблення врівень із торцем |
Перед роботою корисно окремо звірити розміри торцевої планки та міжосьову відстань замка. Ці параметри описують різні ділянки й не замінюють один одного.
Як перевірити наявну кишеню
- Зніміть навантаження з дверей, зафіксуйте полотно й вийміть ключ. На металевих або сертифікованих дверях не розширюйте отвір без документації виробника.
- Знайдіть точний артикул замка та офіційний монтажний шаблон. Фото схожої моделі не є кресленням.

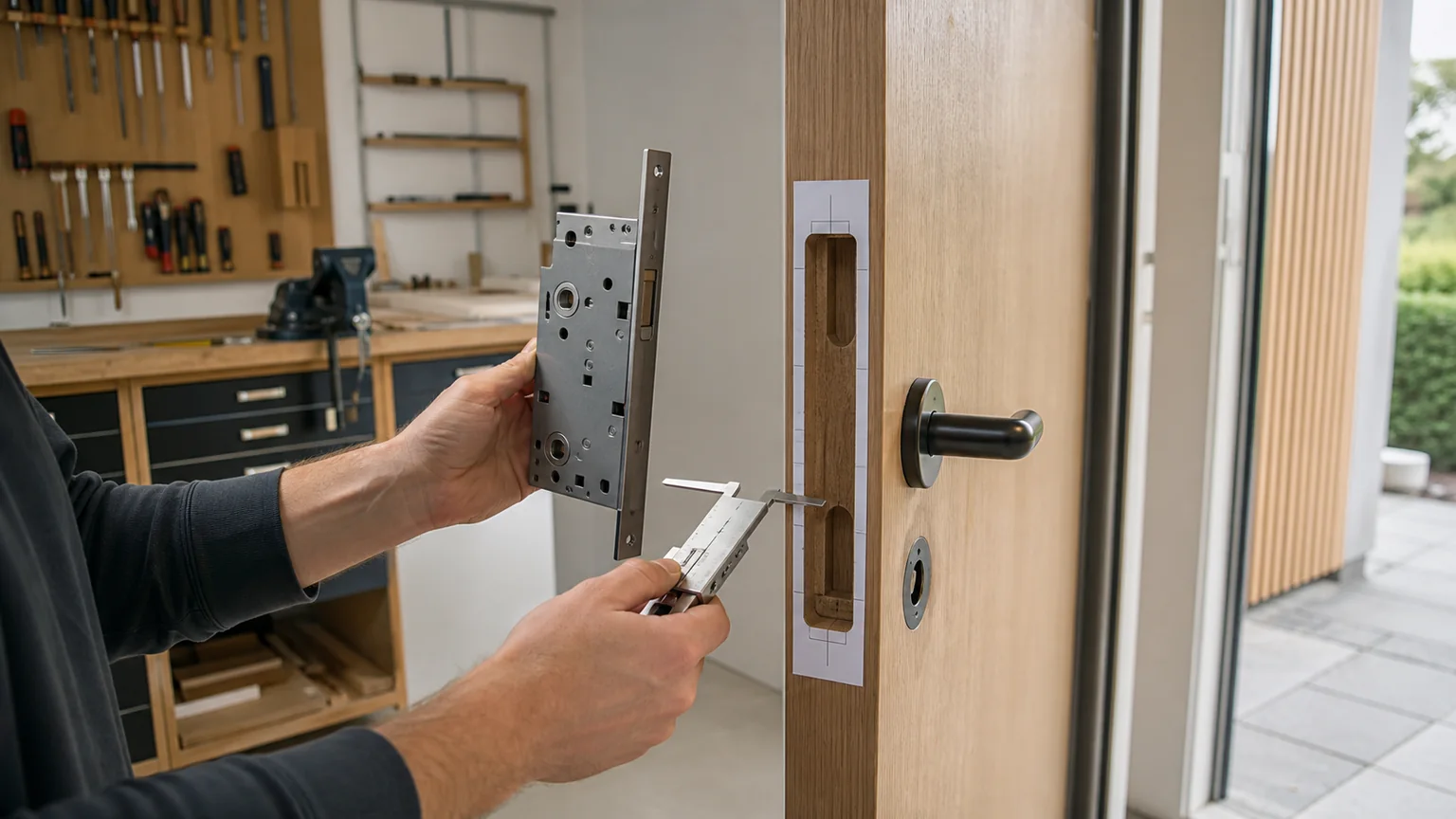

- Виміряйте корпус штангенциркулем у крайніх точках, не враховуючи рухомий ригель у висунутому стані як глибину кишені.
- Глибиноміром або позначеним неметалевим щупом перевірте кишеню у верхній, середній та нижній частинах. Усередині не повинно бути стружки, гвинтів або кабелів.
- Прикладіть шаблон до торця, звірте осі ручки, циліндра й кріплення. Відлік ведіть від однієї базової площини.
- Вставте корпус без натиску лише для контрольної посадки. Якщо він зупиняється, не затягуйте його гвинтами й не бийте по планці.
- Перевірте, що планка лежить врівень, а язичок і ригель рухаються вільно. Остаточні цикли виконуйте спочатку на відчинених дверях.
Запас не означає велику порожнину
Кишеня повинна дозволяти монтаж без затиску, але надмірна вибірка послаблює матеріал і точки кріплення. У дерев’яних дверях важлива ширина стійки та розташування скла чи фільонки. У металевих — ребра, зварні елементи й кабельні канали. Для електромеханічного замка простір під провід не створюють гострим свердлінням навмання.
Якщо старий отвір більший, новий корпус не можна просто підтягнути торцевими гвинтами у повітрі. Потрібне штатне кріплення або професійне відновлення опори. Загальний перелік даних перед купівлею є у статті що виміряти перед вибором фурнітури.
Контрольний чекліст
- Артикул і шаблон збігаються.
- Backset не прийнято за повну глибину.
- Кишеню виміряно в кількох точках.
- Внутрішні ребра та кабелі враховано.
- Корпус входить без сили.
- Торцева планка не вигинається.
- Рухомі частини пройшли контрольні цикли.
Типові помилки
- Купувати замок лише за backset.
- Поглиблювати кишеню довгим свердлом без обмежувача.
- Використовувати гвинти як прес для корпусу.
- Ігнорувати виступи роз’ємів і тяг.
- Послаблювати сертифіковані двері самовільною вибіркою.
Як зафіксувати результат
Запишіть повну глибину, висоту й товщину корпуса, backset, міжосьову відстань, розміри торцевої планки та артикул. Додайте фото шаблону на торці й порожньої кишені з глибиноміром. Не зберігайте крупні фото секретного профілю ключа. Такий комплект даних дозволить порівняти іншу модель без повторного демонтажу та покаже майстру, де розташовані ребра, кабелі або старі отвори.
Перед остаточним замовленням порівняйте не тільки номінальні числа, а й положення всіх отворів на масштабному кресленні. Роздрукований шаблон перевірте лінійкою: налаштування принтера може змінити масштаб. Якщо модель має кілька варіантів торцевої планки або напрямів язичка, запишіть потрібне виконання окремо. Для серійної заміни спочатку встановіть і перевірте один контрольний комплект, а вже потім замовляйте решту.
Під час контрольного складання перевірте також довжину штатних гвинтів. Надто довгий гвинт може впертися у корпус або внутрішню деталь, а короткий не створить надійної опори. Різьба повинна наживлятися від руки без перекосу. Після затягування ще раз виконайте цикл ручкою й ключем, адже саме кріплення іноді змінює положення корпуса у кишені.
Часті запитання
Який запас глибини потрібен?
Його визначає креслення моделі та будова дверей. Універсальне число небезпечне для різних корпусів і матеріалів.
Чи можна вкоротити корпус?
Ні. Корпус замка не підрізають і не деформують; підбирають сумісну модель або професійно готують двері.
Чому замок працює до затягування?
Ймовірні перекіс корпуса, недостатня ширина кишені або нерівне кріплення планки. Силове затягування слід припинити.
Коли потрібен майстер?
Коли немає креслення, усередині є тяги чи кабелі, опора пошкоджена або двері мають спеціальний клас.
Висновок
Глибина врізання дверного замка визначається повним корпусом і монтажним шаблоном, а не одним backset. Точна кишеня забезпечує опору без затиску та зберігає міцність полотна. Сумісні замки після звірки креслення можна переглянути у каталозі GoodLock.
