Що важливо знати перед вибором або монтажем

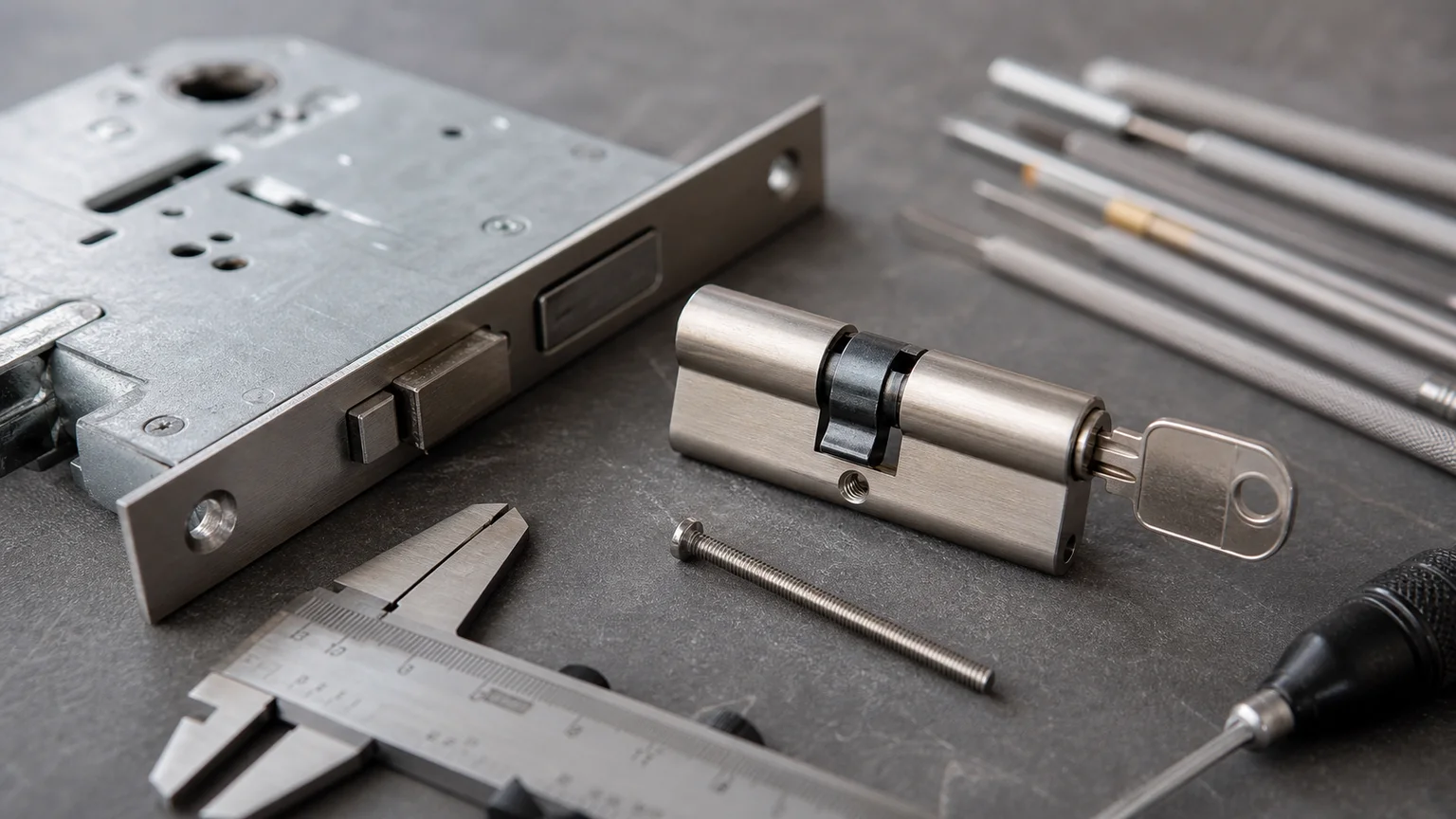

Коли ключ повертається, кулачок входить у зачеплення з передавальним механізмом замка і рухає ригель. У звичайному європрофільному циліндрі він розташований біля центрального кріпильного отвору. Проте існують різні виконання: стандартні, зубчасті, подвійні, регульовані для напівциліндрів та спеціальні для окремих систем.
Зовнішній профіль циліндра може виглядати однаково, а кулачок — відрізнятися. EVVA у технічних даних окремо перелічує стандартні, Biffar і зубчасті варіанти Z10 або Z18. Отже, кількість зубців і геометрія є параметром замовлення, а не деталлю, яку безпечно переносити між моделями.
Несправність не завжди означає поломку циліндра. Якщо ключ працює легко при відчинених дверях, але важко у коробці, спочатку перевіряють перекіс та відповідну планку. Якщо ж циліндр знятий і кулачок рухається нерівномірно, є пошкодження кріплення або ключ не передає рух, вузол оглядає фахівець.
Параметри, які потрібно перевірити
| Що перевірити | Як перевірити | Практичне значення |
|---|---|---|
| Профіль | Звірте форму циліндра і корпусу замка | Європрофіль не замінює овальний чи круглий профіль |
| Тип кулачка | Перевірте креслення і маркування | Стандартний та зубчастий варіанти не взаємозамінні |
| Положення | Поверніть ключ до положення, вказаного виробником | Кулачок має пройти у вікно корпусу без сили |
| Довжини A/B | Виміряйте від центру кріпильного гвинта | Циліндр і захисна накладка повинні збігатися |
| Кріпильний гвинт | Звірте різьбу, довжину і співвісність | Перекошений гвинт затискає корпус |
Практичний порядок дій
- Працюйте лише при відчинених і зафіксованих дверях. Перевірте всі ключі та запишіть, чи однаково вони працюють з обох боків.
- Окремо перевірте замок у коробці й при відчиненому полотні. Різниця між режимами вказує на геометрію дверей, а не автоматично на кулачок.
- Перед зняттям сфотографуйте виступ циліндра, положення накладок і кріпильний гвинт. Не розбирайте секретний механізм.
- Після викручування штатного гвинта вставте ключ і поверніть його лише настільки, щоб кулачок став урівень із корпусом. EVVA прямо описує такий порядок, застерігаючи не застосовувати силу.
- Порівняйте старий і новий циліндри від центру кріплення: профіль, довжини сторін, форму кулачка, його ширину й спеціальні зубці. Не орієнтуйтеся лише на загальну довжину.
- Вставте сумісний циліндр без натиску, сумістіть отвори й наживіть гвинт від руки. Надмірне затягування може деформувати або затиснути корпус.
- Перевірте повні цикли ключем при відчинених дверях, потім у коробці. Ключ має вийматися лише у передбачених положеннях, а ригель — рухатися без ривків.
Сумісність і контроль результату
У правильно підібраному вузлі кулачок проходить у корпус без сточування, циліндр не провертається у вирізі, а кріпильний гвинт входить співвісно. Захисна накладка не повинна тиснути на торці циліндра або залишати великий виступ.
Для антипанікових, редукторних, багатоточкових і електромеханічних замків можуть бути потрібні функція вільного ходу чи спеціальна геометрія. Такі параметри підтверджують паспортом системи. Звичайний кулачок не слід вважати універсальним.
Коли потрібен майстер
Майстер потрібен, якщо ключ обертається без руху ригеля, кулачок заклинює, гвинт зірваний, циліндр не виходить без сили або двері оснащені антипанікою. Не намагайтеся вибивати циліндр чи свердлити його.
Для підбору передайте артикул замка, фото торця і старого циліндра, розміри A/B, тип накладки та опис роботи з обох боків. Секретні коди ключів у відкриті повідомлення не надсилають.
Контрольний чекліст
- Профіль замка підтверджено.
- Тип кулачка звірено.
- A/B виміряно від центру.
- Кріпильний гвинт штатний.
- Монтаж виконано без сили.
- Перевірено обидві сторони дверей.
Технічні положення звірено з актуальною інструкцією EVVA для профільних циліндрів та картками варіантів кулачків. Розміри або положення, що залежать від моделі, навмисно не подано як універсальні.
Що зафіксувати після монтажу
Збережіть точні довжини A/B, тип кулачка, артикул циліндра та фото його положення відносно накладок. Перерахуйте отримані ключі без фіксації секретних кодів у відкритому доступі. Через кілька днів повторіть тест при відчинених дверях і у коробці; різниця між режимами допоможе відокремити стан циліндра від зміни геометрії дверей.
Корисні матеріали за темою
Типові помилки
- Підбирати лише за загальною довжиною.
- Сточувати кулачок.
- Затягувати гвинт із перекосом.
- Перевіряти тільки один ключ.
- Ігнорувати спеціальну функцію замка.
- Вибивати циліндр, який не виходить.
Часті запитання
Чи має кулачок вільно хитатися?
Характер руху залежить від моделі. Оцінюють не відчуття окремо, а штатну роботу за інструкцією без заїдання й надмірного люфту.
Чи можна повернути кулачок викруткою?
Не варто імітувати ключ стороннім інструментом. Це може пошкодити механізм або створити хибний висновок.
Чому новий циліндр не входить?
Можуть не збігатися профіль, положення кулачка, накладки або співвісність отвору. Не розширюйте корпус замка навмання.
Чи потрібен зубчастий кулачок?
Лише коли це вимагає конкретний замок. Кількість зубців та положення підтверджують документацією виробника.
Висновок
Кулачок є робочим інтерфейсом між ключем і замком. Безпечний підбір спирається на паспорт корпусу, тип кулачка, розміри A/B і пробу без сили, а не на зовнішню схожість циліндрів. Після звірки розмірів та інструкції відповідну фурнітуру можна знайти у каталозі GoodLock.
