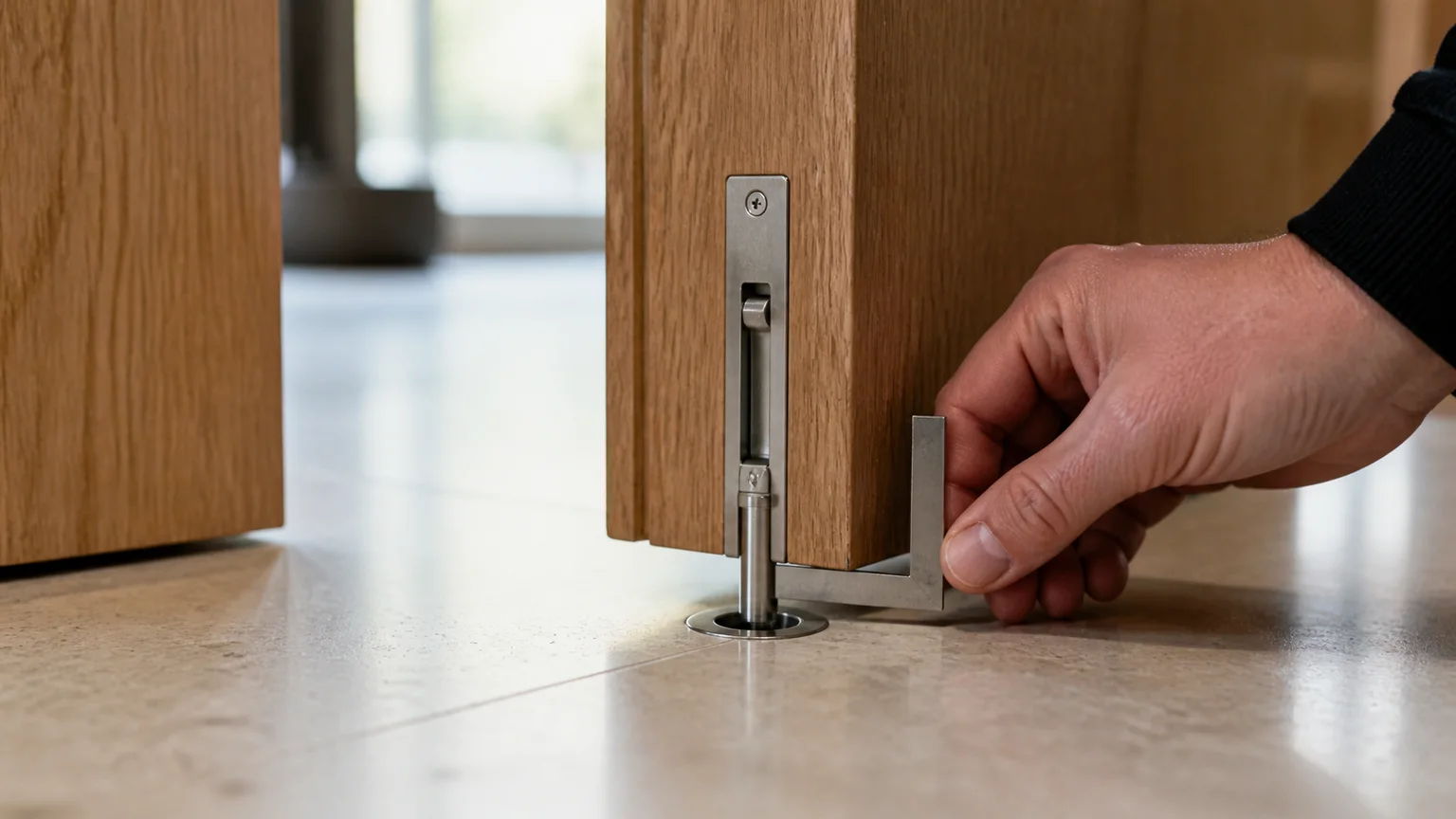

Коротка відповідь. Якщо нижній шпінгалет пасивної стулки не входить у підлогову розетку, не збільшуйте отвір одразу. Закрийте стулку без замикання, визначте напрям зміщення ригеля, перевірте петлі, положення верхнього шпінгалета, чистоту розетки та надійність її кріплення. Вісь отвору має відповідати фактичному закритому положенню дверей, а не положенню стулки, яку утримують руками.
Основні причини неспіввісності
Пасивна стулка може просісти, змінити притиск через петлі або зупинятися не в тому положенні через ущільнювач. Якщо спочатку фіксується верхній ригель, а потім нижній, неправильне положення верхньої відповідної деталі також зміщує вісь унизу. Інша поширена причина — розетка була розмічена до остаточного регулювання дверей.
У підлоговий отвір потрапляють пил, дрібне каміння й залишки мийних засобів. Пружинна пилозахисна розетка може заклинювати, якщо плунжер пошкоджений або забруднений. Сам шпінгалет також інколи має бічний люфт, погнуту тягу чи ослаблене кріплення.
Спочатку звірте конструкцію з матеріалом про шпінгалети для двостулкових дверей. Будову підлогової деталі пояснює стаття про пилозахисну розетку.
Як визначити напрям зміщення
Відчиніть обидві стулки та очистіть доступні поверхні пилососом і сухою щіткою. Не просовуйте пальці в отвір і не використовуйте гострі предмети біля пружинного плунжера. Перевірте, чи ригель виходить прямо й повністю на відчинених дверях.
| Спостереження | Ймовірна зона | Що перевірити |
|---|---|---|
| Ригель зміщений до петлі | Положення стулки | Бічні зазори й петлі |
| Ригель не доходить по висоті | Просідання або короткий хід | Верх стулки й механізм |
| Входить лише при натисканні | Притиск та ущільнювач | Кінцеве положення дверей |
| Отвір чистий, але вузький | Невідповідна розетка | Діаметр ригеля й деталі |
| Плунжер не опускається | Забруднення або поломка | Стан розетки |
Щоб побачити точку контакту, нанесіть на торець ригеля тонкий шар крейди або приклейте малярну стрічку навколо розетки. Закрийте стулку природно, не піднімаючи й не притискаючи її, та один раз легко опустіть ригель. Слід покаже напрям, але не доводить причину.
Що виправляють у першу чергу
Спочатку усувають забруднення й перевіряють затягування доступних штатних кріплень. Потім оцінюють петлі, вертикаль стулки, положення верхнього ригеля й порядок закривання. Лише коли геометрія дверей правильна, можна вирішувати, чи потребує перенесення підлогова розетка.
Офіційні інструкції ASSA ABLOY для двостулкових дверей наголошують, що пасивна стулка має бути надійно зафіксована механічними шпінгалетами або сумісним рішенням. У посібниках дверних систем розетку розмічають за фактичним положенням вертикального ригеля після монтажу стулок. Для вогнестійких або евакуаційних дверей самовільно змінювати вузол не можна.
Якщо потрібна заміна механізму, звірте довжину корпусу, хід і діаметр ригеля, спосіб керування та відповідні деталі. Переглянути варіанти можна в каталозі дверної фурнітури GoodLock. Про положення полотна додатково читайте у статті що робити, коли двері просіли.
Після будь-якого коригування перевірте логіку двостулкових дверей: пасивна стулка має спочатку надійно зафіксуватися зверху й знизу, а активна — зачинитися у свою відповідну планку без зміщення сусіднього полотна. Виконайте щонайменше п’ять повільних циклів і переконайтеся, що ручка шпінгалета доходить до кінцевого положення без удару.
Для підлог із плиткою, каменем або системою підігріву перенесення розетки потребує особливої обережності. Перед свердлінням треба знати конструкцію основи й розташування комунікацій; якщо даних немає, роботу доручають фахівцю.
Чекліст
Завершивши перевірку, очистіть крейду або стрічку й переконайтеся, що ригель не залишає нових металевих задирок. Гострий край свідчить про постійний контакт і з часом може пошкодити розетку, тому такий вузол не слід вважати відрегульованим.
- розетка й ригель очищені без агресивної хімії;
- шпінгалет вільно працює на відчиненій стулці;
- визначено напрям сліду контакту;
- перевірені петлі, зазори та верхній ригель;
- стулку не піднімають руками під час розмітки;
- для спеціальних дверей знайдена документація системи.
Типові помилки
- Одразу розсвердлювати підлогу. Зміщення стулки залишиться, а отвір стане завеликим.
- Гнути ригель. Він почне заїдати в корпусі й втратить міцність.
- Розмічати при утриманні дверей рукою. Після відпускання вісь зміниться.
- Заливати розетку мастилом. Липкий шар збирає пісок і пил.
- Ігнорувати верхній шпінгалет. Він визначає кінцеве положення пасивної стулки.
FAQ
Чи можна трохи розширити отвір розетки?
Лише після підтвердження правильної геометрії дверей і в межах, дозволених конструкцією. Для сертифікованих дверей потрібне погоджене рішення.
Чому проблема з’являється сезонно?
Дерев’яні елементи, ущільнювачі та будівельні конструкції реагують на вологість і температуру. Перевірте зазори й петлі, але не встановлюйте сезонно завеликий отвір.
Коли міняти сам шпінгалет?
Коли ригель погнутий, механізм має надмірний люфт, кріплення або пружина пошкоджені й це підтверджено на відчинених дверях. Новий вузол має відповідати стулці та розетці.
Висновок
Якщо зміщення невелике, але повторюється, позначте положення стулки й розетки та перевірте його через кілька днів. Це допоможе відрізнити помилкову початкову розмітку від руху петель або конструкції. Для громадських дверей внесіть спостереження до журналу обслуговування й обмежте користування несправною пасивною стулкою.
Неспіввісність нижнього шпінгалета найкраще діагностувати від дверей до отвору: спочатку механізм, потім положення стулки, верхню фіксацію й лише після цього розетку. Слід контакту допомагає знайти напрям, але причину визначає повна перевірка геометрії.
