Що важливо знати перед вибором або монтажем

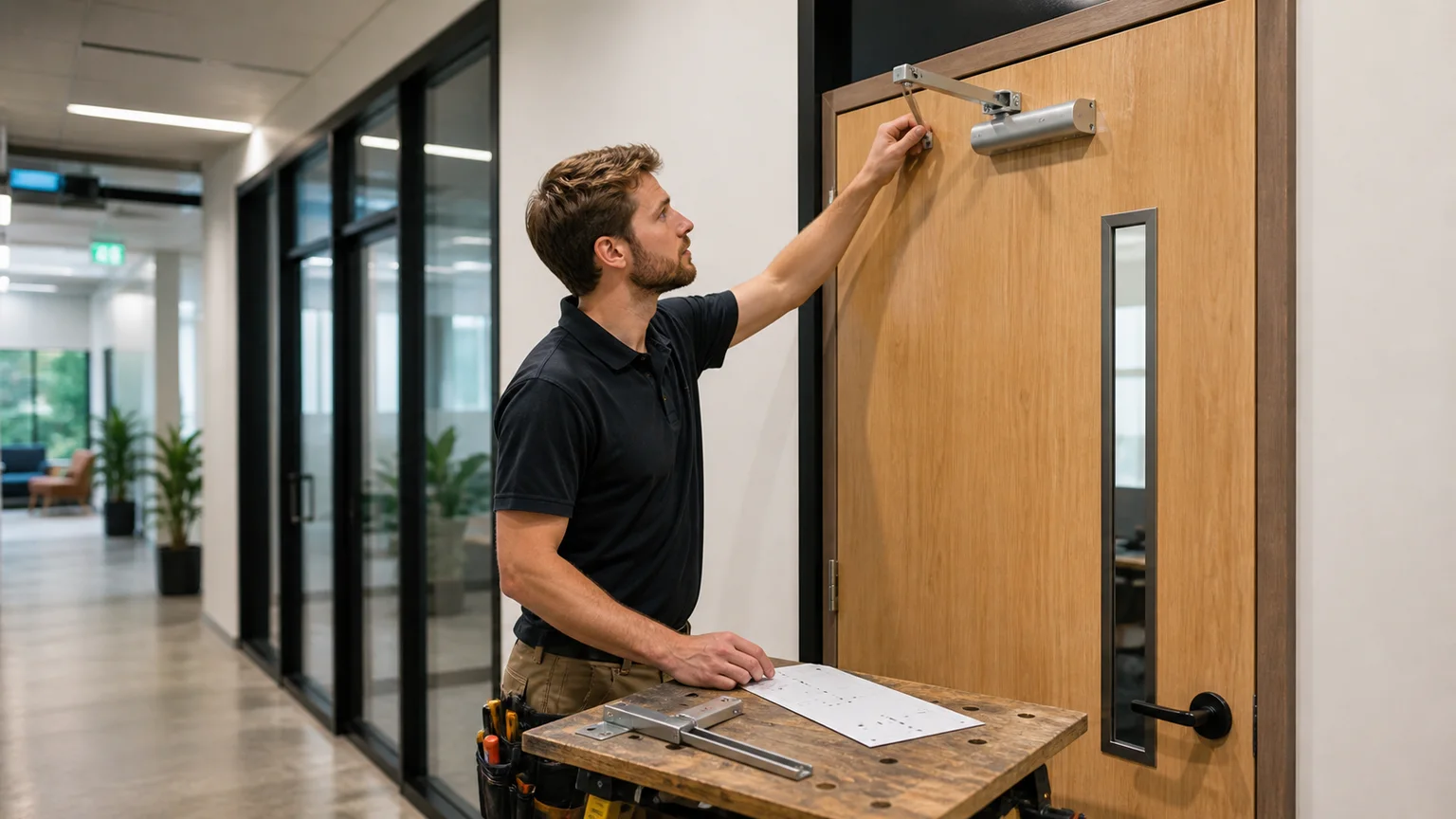

У стандартній схемі важіль зазвичай утворює помітне коліно між полотном і коробкою. Паралельний монтаж розміщує тягу ближче до площини дверей і потребує спеціального кронштейна. Ковзний канал працює інакше: повзунок рухається у рейці, тому деталі звичайної тяги з ним не взаємозамінні.
dormakaba публікує окремі шаблони для regular arm, top jamb, parallel arm і track installation. Положення корпусу відносно осі петель, отвори та допустимий кут відкривання змінюються залежно від схеми. Копіювати розмітку з іншого доводчика небезпечно навіть за схожого корпусу.
На вибір впливають бік відкривання, глибина укосу, ширина лиштви, матеріал полотна, наявність стопора, вітрове навантаження та потрібний кут. Паралельна тяга не є автоматично кращою: у деяких моделях схема змінює ефективне зусилля або потребує іншої комплектації.
Параметри, які потрібно перевірити
| Що перевірити | Як перевірити | Практичне значення |
|---|---|---|
| Схема монтажу | Визначте pull side, push side або top jamb | Задає тип тяги й шаблон |
| Модель корпусу | Знайдіть артикул на кришці чи корпусі | Тяга повинна входити до списку аксесуарів |
| Кут відкривання | Звірте потрібний кут із таблицею шаблону | Положення отворів може змінювати хід |
| Профіль коробки | Виміряйте лиштву, упор і глибину укосу | Визначає потребу в пластині чи кронштейні |
| Кріпильна основа | Уточніть матеріал і внутрішнє підсилення | Гвинти повинні працювати у несучому шарі |
Практичний порядок дій
- Зафіксуйте двері й визначте, з якого боку вони штовхаються та тягнуться. Запишіть напрям петель, а не покладайтеся на випадкову фотографію.
- Знайдіть точну модель корпусу, тяги, башмака й кронштейна. Якщо маркування відсутнє, не замовляйте деталь лише за зовнішньою схожістю.
- Завантажте офіційний шаблон саме для обраної схеми. Не масштабуйте креслення при друці; перевірте контрольний розмір лінійкою.
- Оцініть місце для корпусу та важеля на всій траєкторії. Тяга не повинна вдарятися у стіну, світильник, лиштву або дверний упор.
- Перевірте основу під гвинти. Для тонкого металу, порожнистого чи композитного полотна виробник може вимагати наскрізне кріплення або монтажну пластину.
- Зберіть важіль у положенні та з попереднім натягом, зазначеними інструкцією. Не забивайте важіль на вал і не імпровізуйте з кутом.
- Після монтажу відрегулюйте лише передбачені функції малими кроками. Перевірте повний кут, контрольоване закривання та зачинення язичка без удару.
Сумісність і контроль результату
Правильна тяга не має люфту на валу, не деформує кронштейн і проходить траєкторію без мертвих точок. Двері не повинні різко прискорюватися або зупинятися через механічний контакт. Швидкість оцінюють після стабілізації температури.
Не використовуйте стопор у тязі як захист від сильного удару дверей, якщо виробник не допускає таку функцію. Жорсткий миттєвий упор може передавати навантаження на петлі й коробку; потрібне комплексне рішення з відповідним обмеженням відкривання.
Коли потрібен майстер
Майстер потрібен для протипожежних дверей, важких полотен, фасадних входів, тонкого металу без закладних і випадків, коли стара тяга вирвала кріплення. Відновлення отворів має повернути несучу здатність, а не лише приховати слід.
Передайте артикул доводчика, фото обох боків дверей, розміри коробки, кут відкривання, матеріали та тип старої тяги. Це дає змогу вибрати штатний комплект і правильний шаблон.
Контрольний чекліст
- Схему монтажу визначено.
- Артикул корпусу знайдено.
- Тяга є штатним аксесуаром.
- Шаблон перевірено за масштабом.
- Кріплення працює у несучій основі.
- Повна траєкторія вільна.
Матеріал звірено з актуальними технічними папками й шаблонами dormakaba для regular, top jamb, parallel і track схем. Монтажні координати та зусилля залишено залежними від конкретної моделі.
Що зафіксувати після монтажу
Збережіть модель корпусу, артикул тяги й кронштейна, використаний шаблон та фото положення важеля при зачинених дверях. Після кількох днів перевірте кріплення, люфт з’єднань і повну траєкторію. Якщо швидкість змінилася, врахуйте температуру й стан дверей, а клапани регулюйте лише за інструкцією малими кроками. Зміни запишіть у сервісну картку.
Корисні матеріали за темою
Типові помилки
- Підбирати тягу лише за кольором.
- Копіювати отвори старого доводчика.
- Друкувати шаблон зі зміною масштабу.
- Забивати важіль на вал.
- Кріпити у тонку обшивку без підсилення.
- Замінювати регулювання механічним перекосом тяги.
Часті запитання
Чи можна замінити стандартну тягу паралельною?
Лише якщо виробник має сумісний комплект, кронштейн і шаблон для цього корпусу. Простого повороту важеля недостатньо.
Що таке ковзна тяга?
Це канал із повзунком замість звичайного коліна. Вона має власну геометрію та повинна бути передбачена конкретним доводчиком.
Чому тяга торкається дверей?
Ймовірні неправильна схема, координати монтажу, довжина важеля або відсутній кронштейн. Потрібно звірити шаблон.
Чи впливає тяга на кут відкривання?
Так, розташування корпусу й кронштейна пов’язане з допустимим кутом. Точні значення беруть із таблиці конкретної моделі.
Висновок
Тяга доводчика є частиною розрахованої кінематики. Надійний результат дають штатний комплект, правильна сторона монтажу, перевірений масштаб шаблону та несуче кріплення. Після звірки розмірів та інструкції відповідну фурнітуру можна знайти у каталозі GoodLock.
