Коротка відповідь. Якщо циліндр виступає за броненакладку, спочатку виміряйте виступ і звірте монтаж із документацією виробника. Причиною можуть бути надмірна довжина зовнішньої половини циліндра, неправильна висота чашки, відсутній адаптер або неповне прилягання накладки. Не намагайтеся втопити циліндр надмірним затягуванням стяжок.
Чому положення циліндра відносно накладки має значення
Броненакладка повинна захищати зовнішню частину циліндра й водночас не заважати ключу. Коли серцевина помітно виходить за захисну площину, її легше зачепити механічно. Виробники захисної фурнітури часто задають граничне положення у власній інструкції, тому остаточну оцінку роблять за документацією конкретного комплекту, а не за універсальною порадою з інтернету.
Окремо перевірте, чи не виступає сам циліндр через неправильний розмір. Схему вимірювання половин від центру кріпильного гвинта пояснено в матеріалі про циліндр, що виступає з дверей. Вимір A/B завжди прив’язують до зовнішньої та внутрішньої сторони дверей.
Що і як виміряти без здогадок
| Параметр | Точка вимірювання | Що показує |
|---|---|---|
| Зовнішня половина A | Від центра гвинта до зовнішнього торця | Чи не задовгий циліндр |

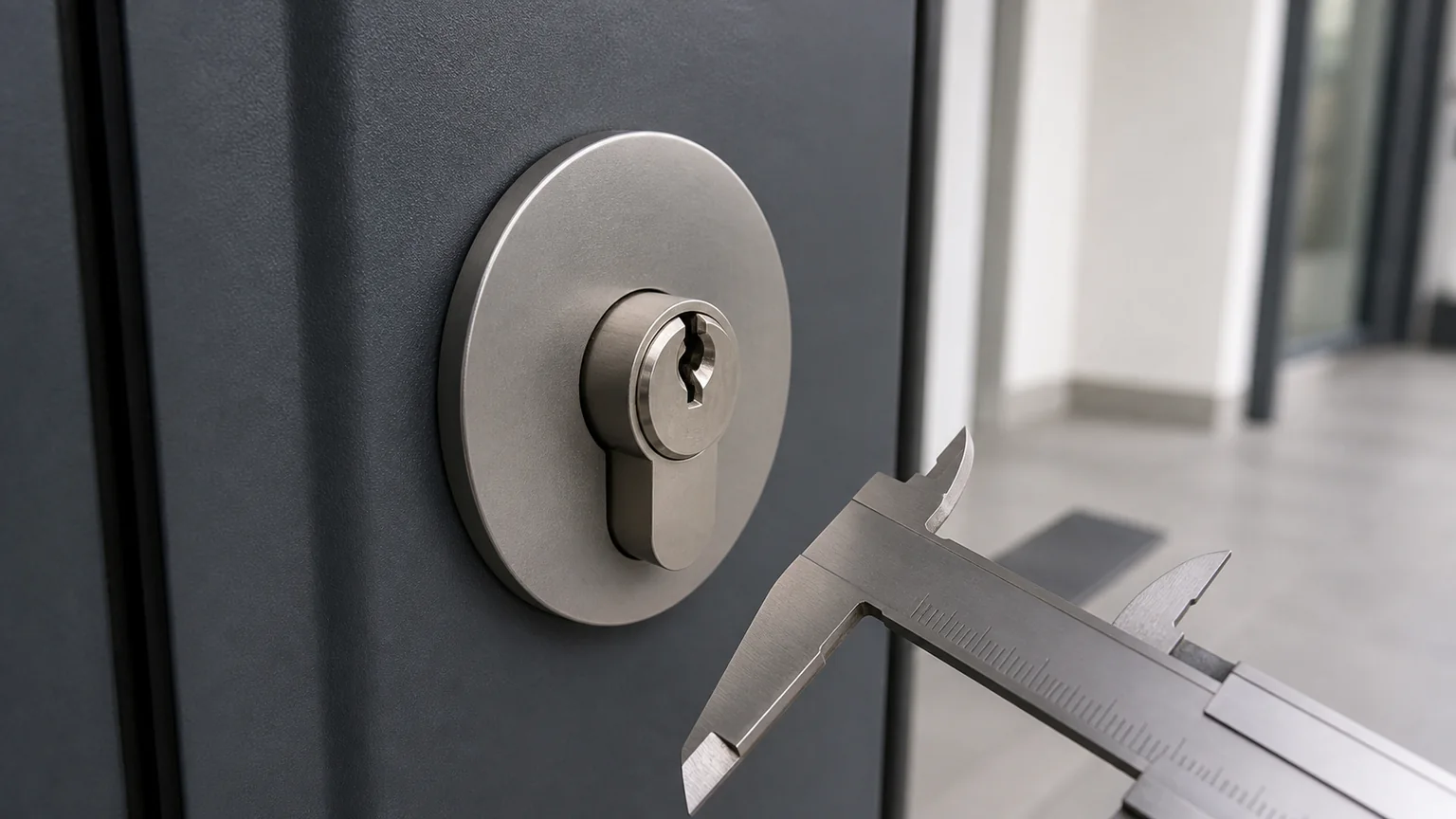

| Виступ над накладкою | Від захисної площини до торця циліндра | Фактичне взаємне положення |
| Висота чашки | За кресленням накладки | Чи підходить модуль до дверей |
| Товщина зовнішнього оздоблення | Між корпусом замка й зовнішньою площиною | Потрібну геометрію комплекту |
| Зазор для ключа | Навколо ключового каналу | Чи немає тертя |
Використовуйте лінійку або штангенциркуль, не вставляючи інструмент у ключовий канал. Щоб не пошкодити покриття, прикладіть до площини накладки рівний пластиковий кутик і виміряйте від нього. Запишіть результат та сфотографуйте загальний вигляд, торець дверей і маркування деталей.
Перевірка положення кріпильного гвинта
Кріпильний гвинт циліндра проходить через торець замка й утримує серцевину в проєктному положенні. Якщо він не відповідає різьбі, надто довгий або затягнутий із перекосом, циліндр може сидіти неправильно. Детальніше про цю деталь розповідає стаття про гвинт кріплення дверного циліндра.
Які рішення бувають правильними
- Звірити розмір A/B встановленого циліндра з фактичною товщиною дверей.
- Перевірити, чи броненакладка призначена для цього замка й типу циліндра.
- Знайти в комплекті дозволені дистанційні кільця або регулювальний модуль.
- Переконатися, що внутрішня контрпластина й стяжки встановлені за схемою.
- Перевірити вільний вхід і поворот ключа на відчинених дверях.
- Якщо геометрія не збігається, підібрати циліндр з коротшою зовнішньою половиною або сумісну накладку.
Коли достатньо відрегулювати броненакладку
Регулювання можливе лише тоді, коли конструкція прямо передбачає змінну висоту чи кільця. Саморобні шайби можуть зменшити площу опори та порушити роботу захисного вузла. Також переконайтеся, що вертушка циліндра не впирається у накладку з внутрішнього боку.
Коли потрібен інший циліндр
Якщо накладка змонтована правильно й має фіксовану висоту, а зовнішня частина все одно виходить за допустиме положення, потрібна інша довжина A. Внутрішню половину при цьому теж перевіряють: вона не повинна заважати вертушці, ручці чи декоративній накладці. Несиметричний циліндр часто дає точніше рішення, ніж заміна всього комплекту на коротший.
Типові помилки
- Стягувати накладку до деформації дверей. Це не змінює довжину циліндра.
- Міняти A і B місцями. Зовнішня та внутрішня половини можуть бути різними.
- Підкладати випадкові шайби. Захисна деталь втрачає штатну опору.
- Залишати тертя ключа об чашку. Це прискорює зношення й ускладнює аварійне відкривання.
- Оцінювати лише зовнішній вигляд. Потрібні фактичні виміри та креслення.
Поширені запитання
Чи допустимий невеликий виступ?
Допуск визначає виробник конкретної накладки та місцеві вимоги. Якщо документації немає, попросіть продавця або монтажника письмово підтвердити сумісність.
Чи можна перевернути циліндр?
Лише якщо його конструкція та розподіл довжин це дозволяють. У моделі з вертушкою сторони функціонально різні.
Чи потрібна заміна замка?
Зазвичай ні. Якщо профіль і кулачок сумісні, проблему часто вирішує правильний розмір циліндра або штатний модуль накладки.
Після встановлення нового розміру перевірте обидва боки дверей. Зовні ключ має входити прямо й не торкатися краю чашки; зсередини ключ або вертушка повинні обертатися без контакту з накладкою. Виконайте кілька повних циклів на відчинених дверях, потім на зачинених без притискання полотна. Зробіть контрольне фото площини накладки збоку та запишіть фактичні розміри A/B.
Для вхідних дверей також важлива цілісність усієї системи: корпус замка, захисна накладка, контрпластина, циліндр і кріплення мають бути сумісними між собою. Одна дорожча деталь не компенсує слабку основу або неправильну посадку. Якщо виробник дверного блока обмежує дозволені моделі, дотримуйтеся його переліку, щоб не втратити гарантію чи заявлені характеристики.
Під час замовлення передайте продавцю не лише загальну довжину, а окремі значення A і B, сторону вертушки, товщину накладки та фото торця без ключа в кадрі. Так менше ризику отримати циліндр правильної довжини, але з неправильним розподілом половин.
Висновок
Якщо двері мають гарантію, перед заміною сфотографуйте поточний монтаж і погодьте допустимі розміри з виробником блока. Це допоможе уникнути повторної покупки та збереже відповідальність монтажника за сумісність.
Виступ циліндра оцінюють разом із броненакладкою, товщиною дверей і монтажною схемою. Після точного визначення A/B сумісні дверні циліндри можна переглянути в каталозі, не змінюючи справний корпус замка без потреби.
