Коротка відповідь. Виліт ригеля дверного замка — це відстань, на яку повністю висунутий ригель виходить за площину торцевої планки. Його вимірюють при відчинених і надійно зафіксованих дверях, без натискання на ригель, а результат звіряють із технічним кресленням саме своєї моделі. Великий виліт сам по собі не гарантує надійності: важливі також форма ригеля, кількість обертів, відповідна планка та міцність коробки.
Що означає виліт ригеля
Ригель — елемент замка, який під час замикання входить у відповідну планку та заглиблення коробки. Виліт відраховують не від краю дверей і не від корпусу замка, а від зовнішньої площини його торцевої планки до найдальшої точки повністю висунутого ригеля. Якщо ригелів кілька, записують конструкцію вузла й перевіряють кожен доступний елемент.
Не плутайте виліт із ходом. Хід описує переміщення деталі між двома положеннями, тоді як виліт — кінцеве виступання від визначеної базової площини. У деяких моделях паспорт містить параметр bolt projection або схему з розміром без окремої назви. Універсального значення для всіх врізних замків немає.
Щоб зрозуміти інші базові розміри корпусу, спершу перегляньте матеріали про backset дверного замка та міжосьову відстань. Ці параметри не замінюють один одного.
Як безпечно виміряти виліт ригеля
Відчиніть двері, підкладіть стійку опору, щоб полотно не рухалося, і тримайте пальці подалі від торця. Висуньте ригель штатним ключем або вертушкою до кінцевого положення без надмірного зусилля. Не перевіряйте електромеханічні, антипанічні чи багатоточкові замки всупереч їхній інструкції: неправильна послідовність може активувати блокування.
| Крок | Що зробити | Що записати |
|---|---|---|
| 1 | Очистити торцеву планку й знайти її площину | Базу вимірювання |
| 2 | Повністю висунути ригель штатним способом | Кількість обертів ключа |
| 3 | Прикласти лінійку або глибиномір без натиску | Виліт у міліметрах |
| 4 | Сфотографувати вимір і маркування | Модель та орієнтацію |
| 5 | Звірити з кресленням виробника | Допуск і форму ригеля |

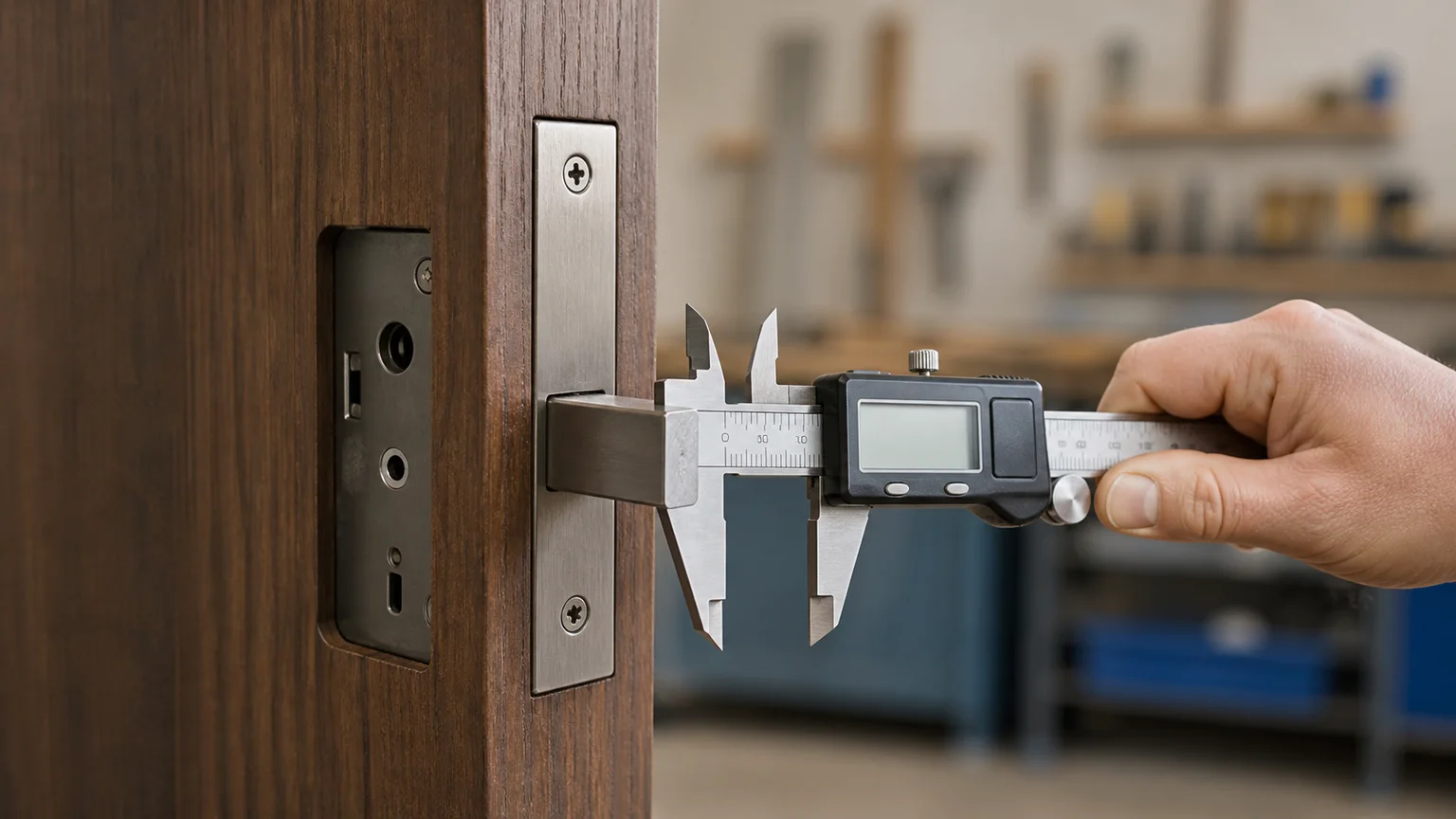

Для побутової попередньої перевірки достатньо сталевої лінійки з чітким нулем. Штангенциркуль або глибиномір дає точніший результат, але його губки не повинні підштовхувати ригель. Якщо деталь має скошену чи округлу форму, зафіксуйте на фото, до якої точки зроблено відлік.
Як оцінити сумісність із коробкою
Ригель має входити у вільний простір відповідної планки без тертя, але сама глибина отвору не є єдиним критерієм. Перевірте ширину й висоту вікна, положення його осі, товщину планки та міцність основи. Окремий порядок вимірювань наведено у статті про відповідну планку дверного замка.
Спочатку випробуйте замок на відчинених дверях. Якщо ригель рухається плавно, але при зачиненні впирається, проблема частіше пов’язана зі співвісністю, просіданням полотна або недостатньою глибиною кишені. Якщо він заїдає і на відчинених дверях, не поглиблюйте отвір навмання — потрібна діагностика механізму.
Перед купівлею нового корпусу порівняйте повне креслення, а не один показник. Переглянути типи та перейти до відповідної товарної групи можна в каталозі дверних замків GoodLock.
Корисно також перевірити повторюваність результату. Повністю втягніть ригель, знову висуньте його штатною кількістю обертів і повторіть вимір двічі. Якщо кінцеве положення різниться або ключ щоразу зупиняється в іншій точці, не робіть висновок про сумісність лише за середнім числом. Зафіксуйте симптом і перевірте, чи немає навантаження від циліндра, ручки або торцевої планки.
Практичний чекліст
- двері відчинені й надійно зафіксовані;
- ригель висунутий штатно до кінця;
- база — площина торцевої планки;
- записані виліт, форма, кількість ригелів і обертів;
- є фото маркування та вимірювання;
- перевірені креслення замка й відповідної планки.
Типові помилки
- Міряти від краю полотна. Оздоблення й посадка планки змінюють базу.
- Натискати на ригель інструментом. Це спотворює результат або пошкоджує механізм.
- Порівнювати лише виліт. Корпуси з однаковим числом можуть мати різні форму й осі.
- Розширювати отвір у коробці без пошуку причини. Так можна послабити кріплення й приховати перекіс дверей.
- Перевіряти при зачинених дверях. За помилки замок може заклинити.
FAQ
Чи можна визначити виліт за кількістю обертів ключа?
Ні. Один або два оберти описують роботу конкретного механізму, але не дають універсального значення вильоту. Потрібне пряме вимірювання або креслення виробника.
Чи повинен ригель заходити в отвір на всю довжину?
Отвір має забезпечувати вільний повний хід без упору, проте допустимі зазори й геометрію визначає система замка та дверей. Надмірно велика порожнина також не виправляє слабку коробку.
Що робити, якщо ригель висувається не повністю?
Перевірте роботу на відчинених дверях і припиніть силові спроби. Причиною може бути навантаження від циліндра, невідповідне кріплення або внутрішня несправність; корпус краще оглянути за інструкцією чи передати майстру.
Висновок
Для майстра підготуйте короткий запис: модель замка, товщина дверей, виліт кожного ригеля, кількість обертів, глибина вільного простору й фото сліду контакту. Такий набір даних дозволяє відрізнити невідповідну планку від перекосу дверей ще до розбирання вузла.
Виліт ригеля — корисний, але не самодостатній параметр. Вимірюйте його від торцевої планки при відчинених дверях, фіксуйте форму й робоче положення, а сумісність підтверджуйте повним кресленням. Такий підхід допомагає не маскувати перекіс розширенням отвору й не купувати замок лише за одним розміром.
